آیا تا به حال فکر کردهاید که چه چیزی مغز متفکر کارخانههای عظیم و خطوط تولید پیچیده است؟ پاسخ در سه کلمه خلاصه میشود: برنامه نویسی PLC. در دنیای پرشتاب امروز، اتوماسیون صنعتی دیگر یک انتخاب نیست، بلکه یک ضرورت حیاتی برای بقا و پیشرفت است. کنترلکنندههای منطقی برنامهپذیر یا همان PLCها، قلب تپندهی این تحول هستند.
برنامهنویسی PLC یکی از مهمترین مهارتهایی است که هر مهندس برق، اتوماسیون صنعتی یا تکنسین کنترل باید به آن مجهز باشد. در واقع، PLC قلب سیستمهای کنترل صنعتی است و یادگیری برنامهنویسی آن یعنی ورود به دنیایی که تمام کارخانهها، خطوط تولید، تجهیزات هوشمند و سیستمهای اتوماسیون بر پایه آن کار میکنند.
اگر به دنبال یادگیری صفر تا صد برنامه نویسی PLC هستید یا میخواهید دانش خود را در زمینه ماژولهای PLC و زبانهای پیشرفته بهروز کنید، دقیقاً در جای درستی قرار دارید. در این مقاله از ساگاوب، ما نه تنها اصول اولیه و معرفی المانهای اصلی PLC را بررسی میکنیم، بلکه به سراغ تکنیکهای پیشرفته مانند تست و دیباگ PLC و بهینهسازی کد PLC نیز خواهیم رفت. با ما همراه باشید تا دریچهای نو به دنیای هوشمند صنعتی باز کنیم.

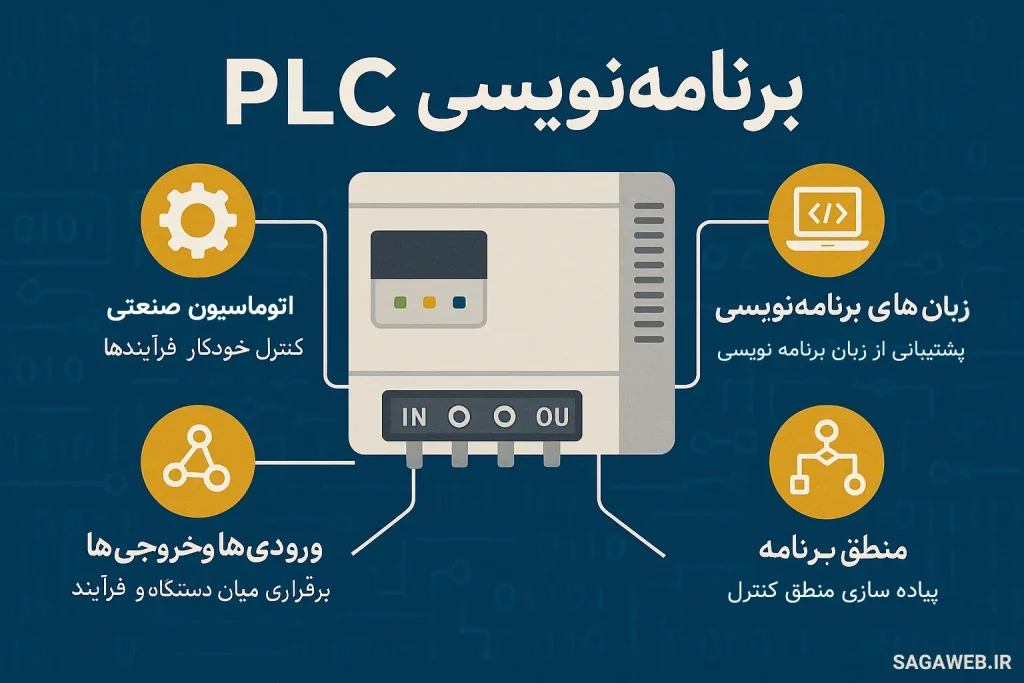

به زبان ساده، برنامه نویسی PLC فرآیند طراحی و نوشتن دستورالعملهایی است که به یک کامپیوتر صنعتی (PLC) میگوید چگونه ماشینآلات و فرآیندها را کنترل کند. برخلاف کامپیوترهای معمولی، PLC برای محیطهای خشن صنعتی طراحی شده و قابلیت اطمینان بسیار بالایی دارد.
اهمیت این تخصص در این است که بدون یک برنامه دقیق و بهینه، حتی پیشرفتهترین سختافزارها نیز بلااستفاده خواهند بود. در واقع، این کدها هستند که ورودیها (سنسورها) را میخوانند و بر اساس منطق تعریف شده، خروجیها (موتورها و شیرها) را فعال میکنند. تسلط بر این مهارت، کلید ورود به بازار کار پردرآمد اتوماسیون است.

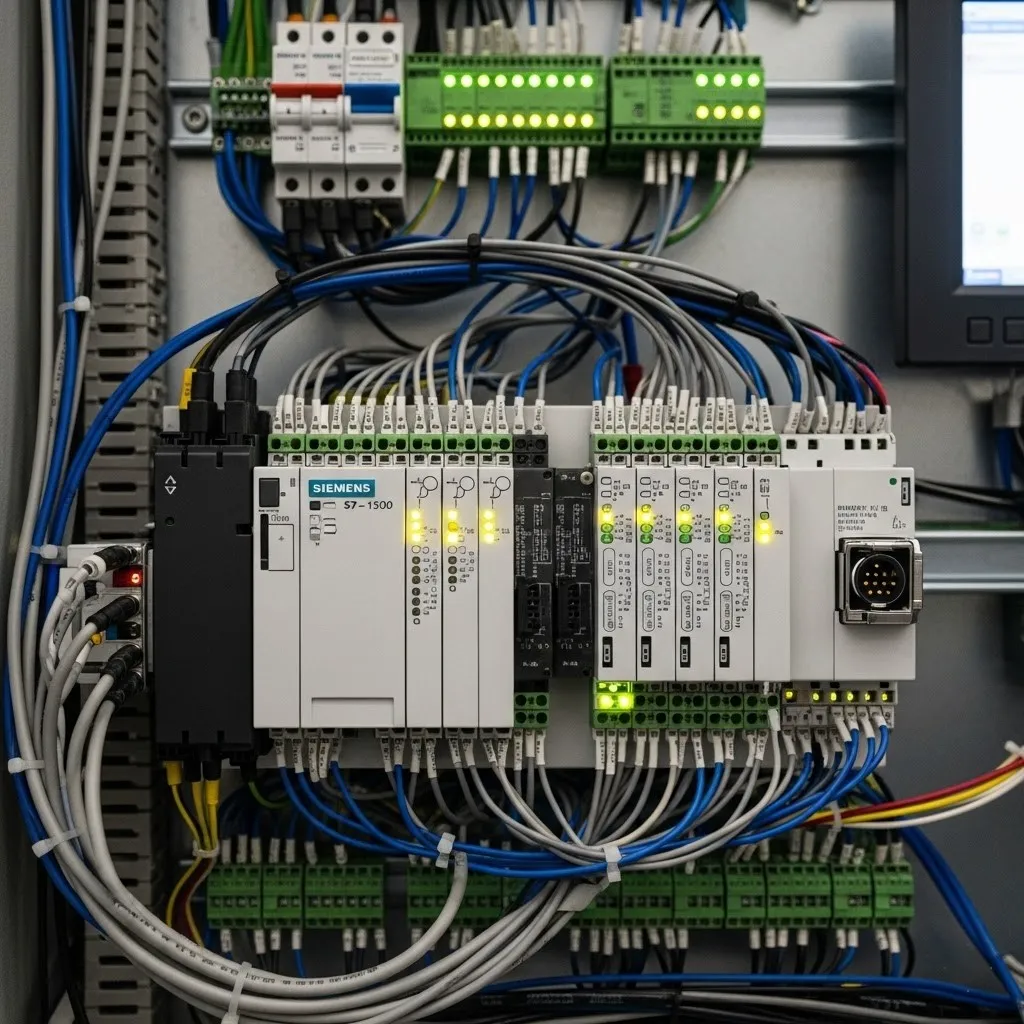

برای شروع کار، شناخت سختافزار الزامی است. یک سیستم PLC از چندین بخش اصلی تشکیل شده است که به آنها ماژولهای PLC میگویند. این ماژولها معمولاً به صورت ماژولار کنار هم قرار میگیرند تا سیستم را تشکیل دهند.
اجزای اصلی شامل منبع تغذیه (Power Supply)، واحد پردازش مرکزی (CPU) و ماژولهای ورودی و خروجی (I/O) هستند. در پروژههای بزرگتر، ماژولهای ارتباطی شبکه و کارتهای آنالوگ نیز به این مجموعه اضافه میشوند. انتخاب صحیح سختافزار، اولین قدم در یک پروژه موفق است.
درک معرفی المانهای اصلی PLC (ورودی/خروجی، عملگر منطقی) پایه و اساس برنامهنویسی است. ورودیها (Inputs) سیگنالهایی هستند که از محیط دریافت میشوند، مانند فشرده شدن یک شلستی یا فعال شدن سنسور نوری.
خروجیها (Outputs) فرمانهایی هستند که PLC صادر میکند، مانند روشن شدن یک لامپ سیگنال یا استارت زدن یک موتور. در میان این دو، عملگرهای منطقی (AND, OR, NOT) قرار دارند که تصمیم میگیرند بر اساس وضعیت ورودیها، چه خروجیای فعال شود.

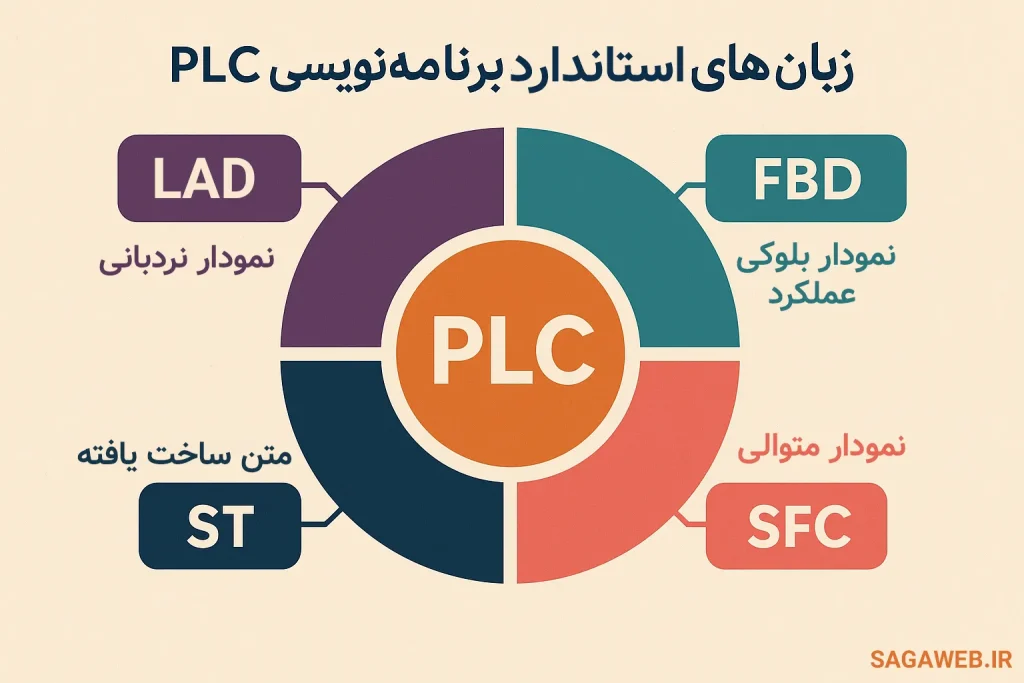

طبق استاندارد IEC 61131-3، پنج زبان اصلی برای برنامه نویسی PLC تعریف شده است. هر کدام از این زبانها کاربرد خاص خود را دارند و یک برنامه نویس حرفهای باید با اکثر آنها آشنا باشد.
انتخاب زبان مناسب به نوع پروژه، برند PLC (زیمنس، دلتا، فتک و…) و سلیقه برنامهنویس بستگی دارد. اما هدف نهایی در همه آنها یکسان است: کنترل دقیق و ایمن پروسه.
استفاده از زبان نردبانی (Ladder) یا LAD، رایجترین روش برنامهنویسی در دنیاست. دلیل محبوبیت آن، شباهت زیاد به نقشههای مدار فرمان الکتریکی قدیمی است. این زبان گرافیکی است و درک آن برای برقکاران بسیار ساده است.
در زبان نردبانی، برنامه بین دو خط عمودی (ریلهای برق) نوشته میشود و المانها مانند پلههای نردبان قرار میگیرند. این زبان برای پروژههایی که منطق گسسته (دیجیتال) دارند، فوقالعاده است و عیبیابی آن بسیار سریع انجام میشود.
گاهی اوقات زبان نردبانی برای محاسبات ریاضی پیچیده محدودیت دارد. در اینجا زبانهای پیچیدهتر PLC مانند ST، FBD، SFC وارد میدان میشوند. زبان ST (Structured Text) شبیه به زبانهای برنامه نویسی کامپیوتر مثل پاسکال یا C است و برای فرمولنویسی عالی است.
زبان FBD (Function Block Diagram) بر اساس بلوکهای آماده کار میکند و برای کنترل پروسه مناسب است. زبان SFC (Sequential Function Chart) نیز برای فرآیندهای ترتیبی و مرحلهبهمرحله بهترین گزینه است. ترکیب این زبانها قدرت مانور بالایی به شما میدهد.
بدون شک، شمارنده و تایمر PLC از پرکاربردترین توابع در هر برنامهای هستند. تایمرها (Timers) برای ایجاد تاخیر در وصل یا قطع، یا اندازهگیری مدت زمان یک رویداد استفاده میشوند. مثلاً روشن نگه داشتن فن برای 10 ثانیه پس از خاموش شدن دستگاه.
شمارندهها (Counters) وظیفه شمارش تعداد محصولات، تعداد دور موتور یا تعداد دفعات وقوع یک رخداد را دارند. تسلط بر انواع تایمرها (TON, TOF, TP) و شمارندهها (CTU, CTD) برای نوشتن منطقهای صنعتی ضروری است.
برای اجرای صفر تا صد برنامه نویسی PLC باید یک روال مهندسی را طی کنید. این مراحل عبارتند از:
بیایید یک مثال عملی ساده را بررسی کنیم: راهاندازی یک موتور سه فاز با شستی استارت و استپ (مدار خودنگهدار). در زبان Ladder، شما یک تیغه باز (NO) برای استارت و یک تیغه بسته (NC) برای استپ در نظر میگیرید.
خروجی بوبین کنتاکتور موتور است. برای اینکه موتور پس از رها کردن استارت روشن بماند، یک تیغه باز از خودِ خروجی موتور را با شستی استارت موازی میکنید. این سادهترین و پایهایترین مدار در اتوماسیون است.
در پروژههای بزرگ، استفاده از بیت و بایت ساده کافی نیست. باید به سراغ ساختار داده پیشرفته بروید. این شامل استفاده از آرایهها (Arrays)، استراکچرها (Structs) و دیتابلاکهای بهینه شده (Optimized DB) میشود.
مدیریت حافظه در PLCهای جدید اهمیت زیادی دارد. با سازماندهی دادهها در ساختارهای مشخص، میتوانید حجم کدنویسی را کاهش دهید و خوانایی برنامه را برای تیمهای تعمیر و نگهداری آینده به شدت بالا ببرید.
با اتصال کارخانهها به اینترنت، برنامهنویسی امن PLC اهمیت حیاتی پیدا کرده است. حملات سایبری به زیرساختهای صنعتی (مانند استاکسنت) نشان داد که امنیت فقط مختص وبسایتها نیست.
برنامهنویس باید دسترسیهای غیرمجاز به بلاکهای حساس را ببندد، از پسورد روی CPU استفاده کند و ورودیهای HMI را اعتبارسنجی نماید تا مقادیر غیرمنطقی وارد پروسه نشوند. امنیت باید در ذات کد دیده شود.

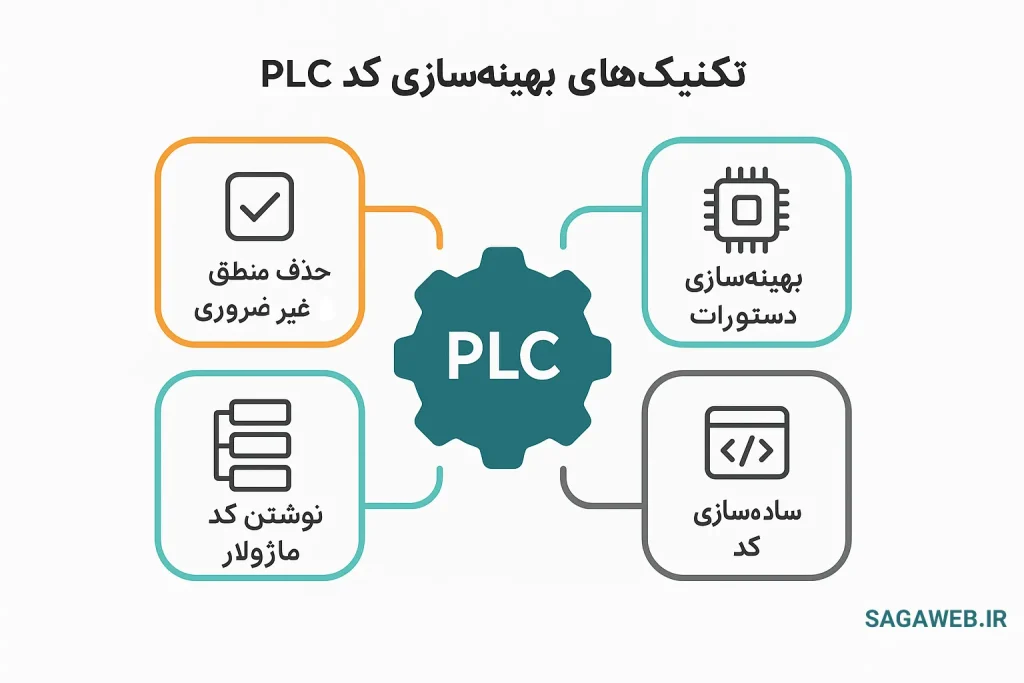

کد خوب، کدی است که کمترین سیکل زمانی (Scan Time) را داشته باشد. برای بهینهسازی کد PLC، باید از فراخوانیهای تودرتوی غیرضروری پرهیز کنید و تا حد امکان از وقفه ها (Interrupts) برای کارهای حساس به زمان استفاده کنید.
همچنین، استفاده از فانکشنهای پارامتریک (FC/FB) به جای کپی-پیست کردن کد، حجم برنامه را کم کرده و سرعت پردازش را افزایش میدهد. کدهای بهینه، استهلاک CPU را کاهش داده و پاسخگویی سیستم را سریعتر میکنند.
هیچ برنامهای در اولین تلاش بینقص نیست. فرآیند تست و دیباگ PLC شامل استفاده از ابزارهای مانیتورینگ آنلاین، Force کردن ورودی/خروجیها و استفاده از جداول متغیر (Watch Tables) است.
شبیهسازها (Simulators) مثل PLCSIM در زیمنس، به شما اجازه میدهند قبل از اتصال به دستگاه واقعی، تمام سناریوهای ممکن و حتی شرایط خطا را تست کنید تا از بروز خسارتهای فیزیکی جلوگیری شود.
شاید بپرسید برنامه نویسی PLC چه ارتباطی با خدمات وب دارد؟ در عصر اینترنت اشیاء صنعتی (IIoT)، دادههای تولید شده توسط PLC باید روی داشبوردهای مدیریتی تحت وب نمایش داده شوند.
اینجاست که همگرایی دنیای OT (تکنولوژی عملیات) و IT (تکنولوژی اطلاعات) رخ میدهد. شرکتهای پیشرو از پروتکلهایی مثل MQTT یا OPC UA برای ارسال دیتا از PLC به سرورهای وب استفاده میکنند.
ما در ساگاوب معتقدیم که دقت در کدنویسی، چه در سطح وب و چه در سطح اتوماسیون، مرز بین موفقیت و شکست است. همانطور که یک کد برنامه نویسی PLC باید دقیق، ایمن و بهینه باشد، وبسایت و نرمافزارهای تحت وب شما نیز نیازمند معماری قدرتمند هستند.
تیم متخصص ما با درک عمیق از منطقهای الگوریتمی و ساختارهای داده، آماده است تا پیچیدهترین چالشهای نرمافزاری شما را حل کند. اگر به دنبال خدمات برنامه نویسی اختصاصی، طراحی سایتهای صنعتی، پیادهسازی داشبوردهای مانیتورینگ تحت وب و یا خدمات سئو برای دیدهشدن محصولات صنعتی خود هستید، ساگاوب همراه شماست.
برنامه نویسی PLC مهارتی است که ترکیبی از تفکر منطقی، شناخت سختافزار و خلاقیت را میطلبد. از زبان نردبانی (Ladder) گرفته تا ساختارهای پیشرفته، هر کدام ابزاری برای خلق سیستمهای هوشمند هستند. با رعایت اصول تست و دیباگ PLC و امنیت، میتوانید سیستمهایی پایدار و قابل اعتماد بسازید.
